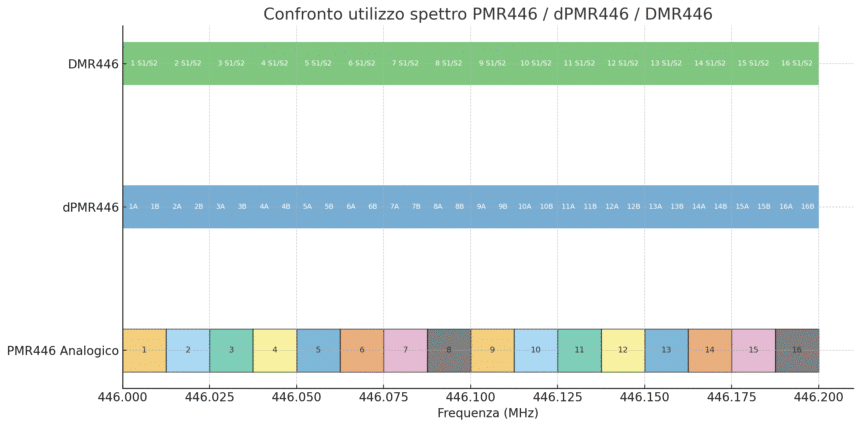

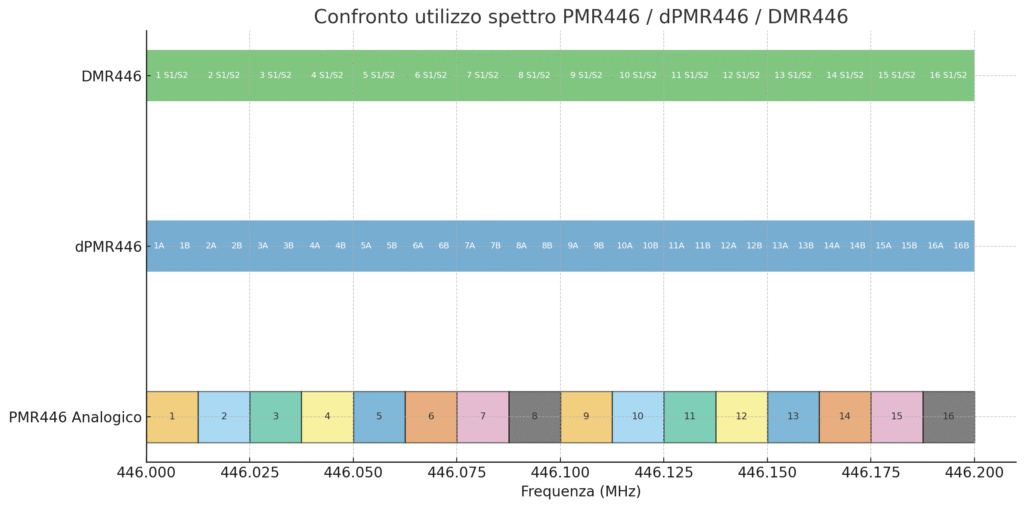

DMR vs dPMR sui 446 MHz: Facciamo Chiarezza

Molte delle radio DMR e dPMR possono però essere 'ibride', nel senso che oltre alla modulazione digitale (DMR o dPMR, una o l'altra mai entrambe) trasmettono e ricevono anche in analogico (PMR446)

TDMA (Time Division Multiple Access): Divide il canale in slot temporali, consentendo a più utenti di condividere lo stesso canale: ogni tot millisecondi passa da uno all'altro permettendo la rx/tx su ambedue gli slot: 2 canali diversi condividono l'accesso alla stessa frequenza.

FDMA (Frequency Division Multiple Access): Divide il canale in diverse frequenze con spaziatura minore tra uno e l'altro: Per questo la spaziatura degli Slot tra canali per i dPMR è la metà di quella di PMR446 e DMR Tier I (6,25 KHz contro 12,5 KHz).

DMR (TDMA)

Nel DMR446 ogni canale da 12,5 kHz rimane tale, ma viene diviso nel tempo:

• Grazie al TDMA (Time Division Multiple Access) ogni canale si separa in 2 slot temporali.
• Sulle solite 16 frequenze assegnate ai PMR446, quindi, esistono due Time Slot per ogni canale, raddoppiando i 16 canali fisici in 32 canali logici.

Come funzionano gli slot in DMR

• Due conversazioni possono convivere sullo stesso canale (es. 446.00625 MHz), una su slot 1 e una su slot 2.
• Le radio si sincronizzano automaticamente, quindi non si disturbano.

In pratica, due radio DMR 446, possono occupare lo stesso canale (es. ch 1) senza disturbarsi, purché una lavori sul Time Slot 1 e l’altra sul Time Slot 2. Come se “parlassero a turno” ma in modo così rapido da sembrare conversazioni indipendenti.

Scelta dello slot e perché

• Non c’è un obbligo di usare sempre slot 1 o slot 2: dipende dalla programmazione via CPS della radio.
• Spesso lo slot 1 è il predefinito, mentre lo slot 2 viene usato per comunicazioni parallele o per ridurre interferenze in gruppi numerosi.

Regola pratica:

• Se sei in un gruppo piccolo, puoi usare lo slot 1 come predefinito.
• Se più utenti devono comunicare sullo stesso canale, uno può usare lo slot 1 e l’altro lo slot 2.

Obbligo legale: nessuno. Puoi usare lo slot che vuoi, purché non interferisca con le comunicazioni in corso.

Suggerimento: Coordinati con il gruppo o programma la radio con lo slot assegnato per evitare sovrapposizioni.

Il Progetto PMR utilizza questi parametri per il suo canale ufficiale in DMR446:

Canale 10
Frequenza 446.11875 MHz
TG 99
Time Slot 1
Color Code 1

dPMR (FDMA)

Nel dPMR446 la divisione non avviene nel tempo, ma in frequenza:

• Ogni canale da 12,5 kHz viene suddiviso in due sotto-canali da 6,25 kHz, secondo lo schema FDMA (Frequency Division Multiple Access).
• Le 16 frequenze PMR446 vengono quindi suddivise fisicamente in due slot di frequenza, raddoppiando i 16 canali fisici in 32 canali logici.

Come funzionano gli slot in dPMR

• I sotto-canali sono chiamati spesso A e B.
• Due radio possono operare sulla stessa frequenza madre senza disturbarsi, purché siano impostate su sotto-canali diversi.
• In questo modo si hanno due canali logici indipendenti sulla stessa frequenza.

In pratica, due radio dPMR, possono occupare lo stesso canale (es. ch 1) senza disturbarsi, purché una lavori sul sotto-canale (slot) A (446.003125 MHz) e l’altra sul B (446.009375 MHz).

Scelta dello slot e perché

• Non esiste una preferenza obbligatoria tra A e B: basta che tutti gli utenti del gruppo usino lo stesso.
• Alcuni apparati mostrano direttamente la distinzione A/B, altri gestiscono i sotto-canali internamente senza mostrarli all’utente.

Regola pratica:

• Tutti gli utenti di un gruppo necessitano usare lo stesso sotto-canale per comunicare.
• Due radio su sotto-canali diversi dello stesso canale non interferiscono.

Obbligo legale: nessuno. La scelta tra A e B è libera.

Suggerimento: Se non sai quale usare, scegli A come default e cambia solo se necessario per ridurre interferenze.

Perché 2 slot?

Sia in DMR (TDMA) che in dPMR (FDMA) la divisione in due slot è stata scelta per motivi di:

• Efficienza spettrale: raddoppiare la capacità senza complicazioni eccessive.
• Compatibilità hardware con apparati compatti e a basso costo.
• Robustezza: più slot su canali stretti (12,5 kHz) avrebbero ridotto l’affidabilità delle comunicazioni.

Frequenze dPMR secondo dPMR Association 2019, ETSI TS 102 490.
